Il nastro VICO-Flex è costituito da spirali collegate mediante traversini diritti. Hanno speciali magliette ai bordi costituite da elementi ad ‘U’ aventi un profilo appositamente studiato così da poter ottenere una notevole flessibilità del nastro in ogni direzione.
La configurazione standard del nastro trasportatore a spirale prevede l’utilizzo di spirali ma, in taluni casi, quando le dimensioni del prodotto sono tali da consentirlo, possono essere costruiti anche senza spirali.
Viene classificato in base al passo ed alle dimensioni delle magliette (spessore e altezza), al diametro del traversino ed alla conseguente massima tensione ammissibile.
Hai una richiesta specifica?
Contattaci ora
Materiali
I nastri trasportatori a spirale VICO-Flex vengono normalmente richiesti in AISI 304, ma possono anche essere costruiti con altri materiali.
Fornitura
Possono essere forniti completi di spondine laterali ed, eventualmente, di ruote in Nylon o acciaio inossidabile. Inoltre, su richiesta, è possibile prevedere lo sgrassaggio ed il decapaggio.
Utilizzo
I nastri VICO-Flex vengono solitamente installati su torri a spirale o tunnel rettilinei per processi di raffreddamento, surgelazione, pastorizzazione, lievitazione e cottura.
Tipologie di nastro trasportatori a spirale vico-flex

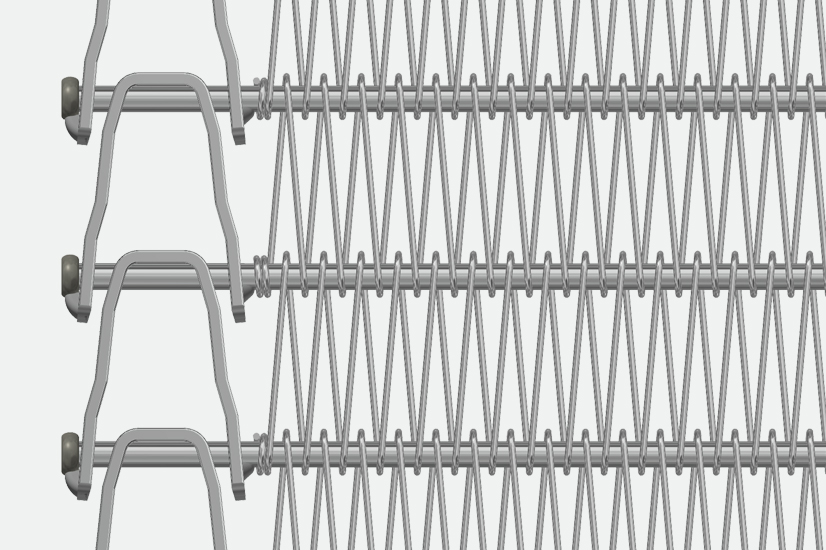

VICO-FLEX (Standard)
E’ la tipologia standard di nastri VICO-Flex, ampiamente utilizzato in condizioni di processo non critiche e in larghezze contenute.
- Passo longitudinale: 19,05mm | 27,43 mm
- Tensione massima ammissibile: 100 lb (45 kg)
- Rapporto minimo di curvatura: 2,2 mm per passo 19,05 mm | 1,6 mm per passo 27,43 mm
- Larghezza massima: 990,6 mm (39”)

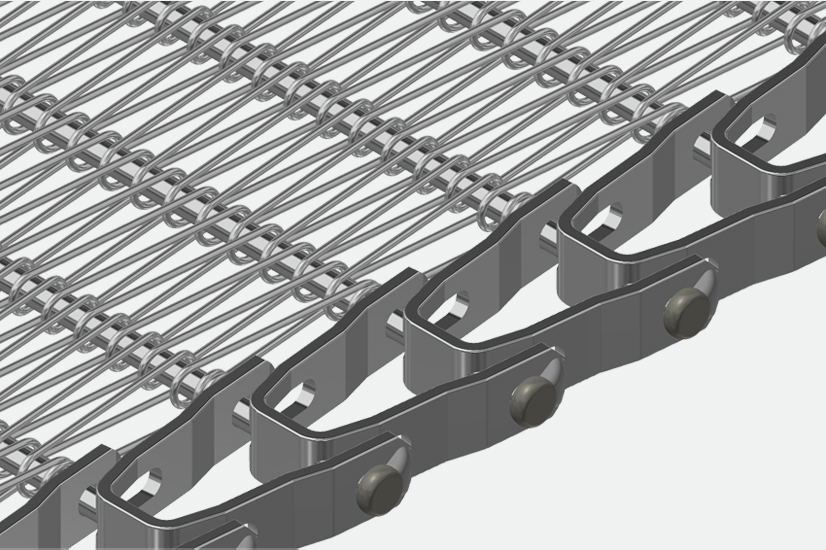

VICO-FLEX HD (Heavy-Duty)
Questa tipologia di nastro presenta una maglietta più robusta rispetto a quello standard, garantendo una resistenza meccanica superiore a parità di passo e larghezza.
- Passo longitudinale: 27,43 mm
- Tensione massima ammissibile: 150 lb (68 kg)
- Rapporto minimo di curvatura: 1,68 mm
- Larghezza massima: 990,6 mm (39”)

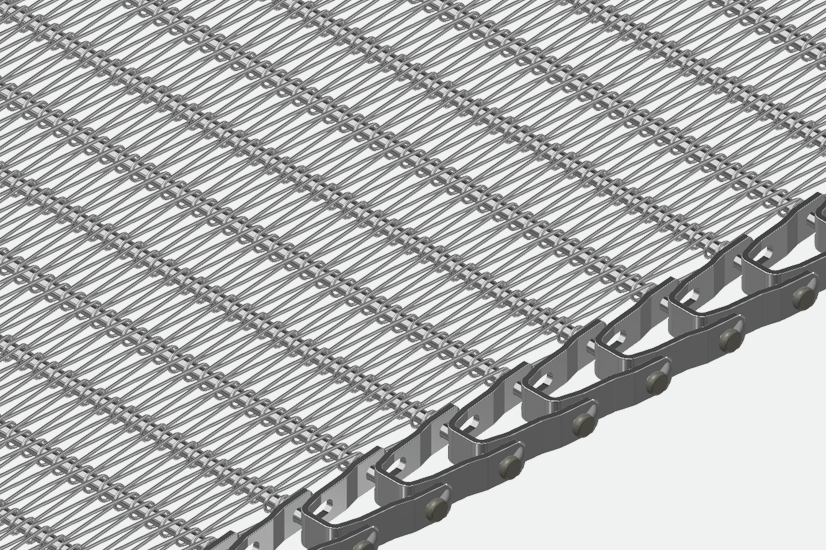

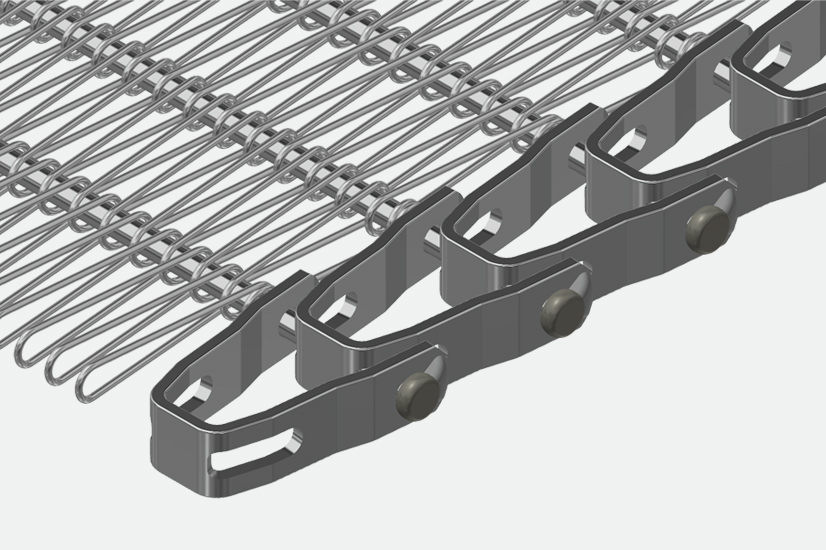

VICO-FLEX EHD (Extra-Heavy duty)
Questa tipologia presenta una struttura ancora più robusta degli altri, che lo rende adatto ad operare in condizioni di processo più critiche e larghezze superiori.
- Passo longitudinale: 31,75 mm | 40,00 mm
- Tensione massima ammissibile: 300 lb | 450 lb
- Rapporto minimo di curvatura: 1,6
- Larghezza massima: 1524,0 mm (60”)

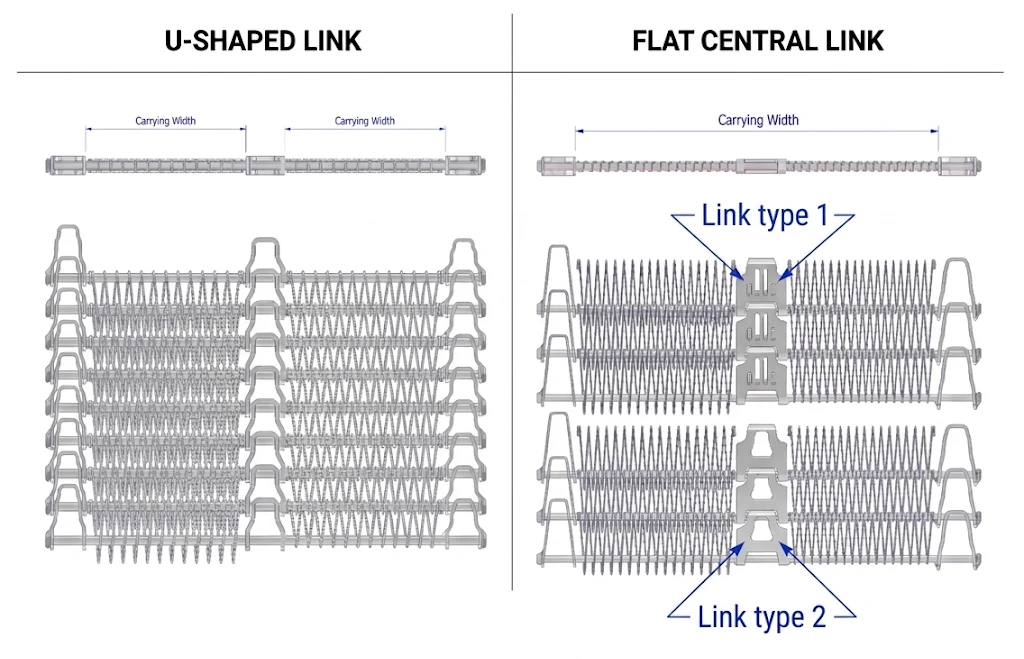

VICO-FLEX Small Radius
Questo modello di VICO-Flex è progettato per permettere al nastro di effettuare raggi di curvatura molto stretti, consentendo di ridurre il diametro del tamburo e l’ingombro complessivo dell’impianto.
- Passo longitudinale: 27,43/19,05mm | 31,75/27,43 mm | 44,00/31,75 mm
- Tensione massima ammissibile: 150 lb | 150 lb | 300 lb
- Rapporto minimo di curvatura: 1,0
- Larghezza massima: 1524,0 mm (60”)
